第三回「電気/電子の知識編 -抵抗値の読み方-」

抵抗のカラーコードの読み方

固定抵抗はカラーコードから抵抗値や許容誤差などを読み取ることができます。

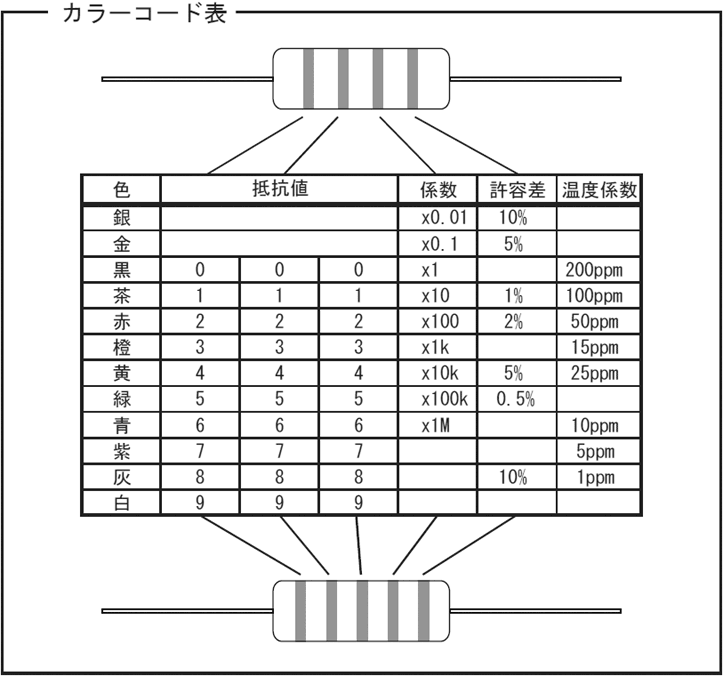

カラーコード表

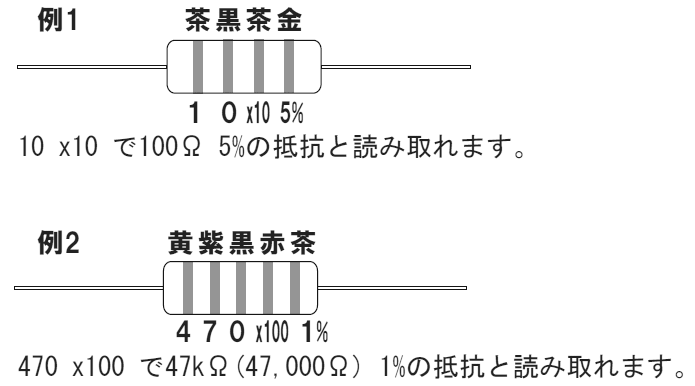

カラーコード例題

抵抗の定格電力は表記されている場合を除いて、サイズでしか判別できません。
しかしながらメーカーやシリーズ、生産年代によっても大きさは変わってしまうので、
外観からの特定はできません。おおよその判別になります。
