第四回「電気/電子の知識編 -コンデンサの値の読み方-」

コンデンサの値の読み方

セラミックコンデンサやフィルムコンデンサなどは、数字とアルファベットで耐圧や容量、許容誤差が
表記されているものがあります。

記号による耐圧の表記
記号 電圧 記号 電圧
0J 6.3V 2A 100V
1A 10V 2C 160V
1C 16V 2D 200V
1D 20V 2E 250V
1E 25V 2V 350V
1V 35V 2G 400V
1H 50V 2W 450V
1J 63V 2J 630V
1K 80V 2K 800V
許容誤差(一部)
J:5%   K:10%   M:20%

コンデンサの数字3桁表記

セラミックコンデンサなどは3桁の数字で容量が表記されています。

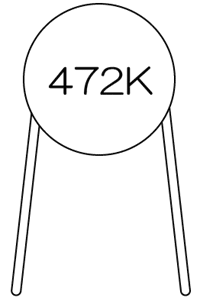

セラミックコンデンサ読み方図 抵抗と似た読み方ですが、
容量:47×100=4700pF
許容誤差:K=10%
となります。

小さい容量のものだと、3桁ではなく1桁や2桁のものもあります。

「1」と表示=1×1=1pF
「22」と表示=22×1=22pF

といった感じです。

一部タンタル電解コンデンサやフィルムコンデンサなどは耐圧の表記もされています。

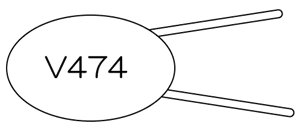

耐圧: V(1Vを省略)=35V
容量: 47×10000=470000pF=0.47μF
フィルムコンデンサ読み方図 耐圧: 2E=250V
容量: 33×100000=3300000pF=3.3μF
許容誤差: K=10%

頭で0をたくさん付けて計算し出すと覚えにくいので、 まず基準の容量を1個覚えてしまうと比較的簡単に理解できるようになります。 例えば、電子工作での登場頻度が非常に多い0.1μFは
104=0.1μF=100000pF
と覚えておきましょう。
